이번 포스팅은 지역 난방을 사용하는 경기 용인시 수지구 성복동 버들치마을 성북힐스테이트 2차 아파트의 난방 배관 청소 및 정유량 밸브 교체 작업을 살펴봅시다.

 오늘 포스팅할 곳은 용인시 수지구 성복동 버들치마을 성복힐스테이트 2차 아파트입니다.버들치마을의 성복힐스테이트 아파트는 2010년도에 준공한 유량계 방식을 사용하는 지역난방 아파트 단지입니다.준공년수로 보면 그렇게 오래된 아파트입니다.그런데도 난방이 안되어 춥다고 합니다.지역난방이든 가스보일러를 쓰는 난방이든 한국은 대부분 온돌 방식이어서 방바닥 배관 안으로 난방수가 순환되면 따뜻하고 순환이 안되면 춥습니다.그래서 우선 난방 불량으로 의뢰가 들어가는 것은 난방수가 난방 배관을 제대로 순환하고 있는지 확인하는 것이 제일 중요합니다.마찬가지로 오늘 작업하는 버들치 마을 성복힐스테이트 아파트도 난방수의 순환을 체크해야 합니다.그 방법으로 난방배관 청소를 하기 때문에 배관수의 순환상태와 각종 밸브류의 이상유무 및 심지어 배관 내부의 나머지까지 청소를 할 수 있는 것입니다.아래는 버들치 마을 성복힐스테이트 아파트의 난방 분배기 모습입니다.

8구로 구성된 동 재질의 시스템 분배기와 시스템 각 방 조절기가 설치되어 있습니다.위와 같은 경우 유지보수가 어려운 단점이 있습니다.분배기나 조절기, 구동기 등이 같은 회사 제품만 호환될 뿐 일반적으로 사용하는 설비 제품을 사용할 수 없기 때문입니다.

위와 같은 구조의 시스템에서 난방수가 분배기에 들어가 각 방까지 잘 순환되어 돌아가는 것을 확인해야 합니다.그러기 위해서는 난방 배관 청소를 해 보는 것이 가장 확실한 방법이기도 합니다.그래서 먼저 난방배관 청소를 준비합니다. 난방배관 청소를 하기 위해서, 먼저 우측배관 끝에 있는 세대의 메인밸브 2개를 잠그고, 환수배관에서 유량계를 분리해서 저희 한국홈케어시스템의 난방배관 청소유닛을 연결해 드립니다.아래와 같습니다.

그리고 연결된 난방배관 청소 유닛을 작동시킵니다.

그랬더니 밑에 사진처럼 오염된 난방수가 쏟아져 나왔어요청소방법은 위 사진처럼 모든 방의 밸브를 잠근 상태에서 맨 오른쪽 밸브만 열어 해당 배관라인만 세척합니다.

이렇게 어느 정도 청소가 안 되면 밑에 사진처럼 깨끗한 물이 난방배관을 통해서 나오는데 그러면 또 다른 방 밸브를 잠그고 두 번째 방 밸브를 개방해서 똑같이 아래와 같이 깨끗해질 때까지 세척을 합니다.이런 방법으로 마지막 8번째 각 방 밸브까지 모두 청소를 하고, 다시 처음으로 돌아가서 처음 각 방 밸브에서 배관 내부의 공기층을 제거하는 작업을 마찬가지로 밸브 라인을 하나하나 따로따로 마지막 8번째 배관 라인까지 작업하면 난방 배관 청소 작업이 완료되는 것입니다.

그리고 분배기 배관을 원래대로 으로 조립을 한 후, 난방수의 유량 체크를 해 보도록 하겠습니다.아래는 난방수의 유량에 따라 디지털 별침 표시가 움직이는 타입의 유량계입니다.그런데 별침 속도가 너무 느린 것 같아요.

그래서 정유량 밸브를 조금 열어 유량을 늘리려고 했지만 정유량 밸브가 노후화되어 유량 조절을 해주는 부분이 고착되어 움직이지 않습니다.

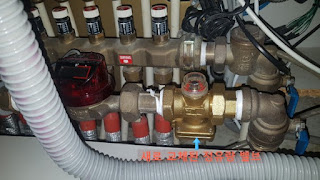

그래서 아래와 같은 새로운 정유량 밸브로 교환을 해 줍니다.

그리고 기존의 유량과 정유량의 밸브 교환 후유량을 비교를 합니다.그 전보다 확실히 조금은 빨라졌죠?정유량 밸브를 너무 많이 열면 이곳 버들치마을 성복힐스테이트 아파트의 경우 유량계 방식을 사용하고 난방비가 과도하게 나올 수 있으니 평형에 맞게 잘 조절해서 세팅해 주세요.

이렇게 정유량 밸브를 교체한 후 유량 체크까지 마치고 모든 작업을 완료했습니다.

아마 예전보다는 훨씬 난방이 잘 될 거예요오늘은 용인시 수지구 성복동 버들치마을 성복힐스테이트 아파트의 난방 배관 청소 및 정유량 밸브 교환 작업을 알아보았습니다.

난방 불량의 경우는 어느 부분의 문제로 인해 난방이 잘 안되는지 확인하는 것이 가장 중요합니다.단순히 배관 내부의 쓰레기로 인한 것인지, 아니면 쓰레기로 인한 밸브류의 고장인지를 파악해야 합니다.이러한원인이해결되지않고배관청소만하면난방불량이해결되지않을수도있기때문에잘확인해야할것같습니다.감사합니다
